Turm Windkraftanlagen mit WALT-Modulen



       Stromerzeugung mit WALT-Modulen basierend auf Windkraft

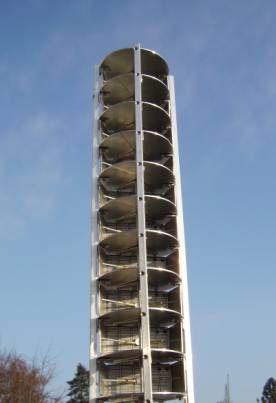

Mehrere runde Plattformen gehalten von Holmen ermöglichen das Drehen um eine

zentrale Achse von mehreren zusammen

gekoppelten WALT5000 Modulen, die je einen gemeinsamen Elektrogenerator pro Plattform antreiben. Die Modul-Batterie orientiert sich automatisch nach dem Wind. Die Anzahl der Module mit einer Nennleistung von 5 kW bestimmt die Gesamtleistung der Anlage. Die Anwendung linearer Turbinen ermöglicht eine sehr effiziente Erzeugung von Energie, die auch bei windschwachen  Regionen die erwünschte Leistung erbringen. Nicht zu vergessen ist der Abkühlungseffekt der Durchsatzluft, die zur Klimaregulierung beiträgt.



WALT = Wind Angetriebene Lineare Turbine




















































Die Turm Windkraftanlagen mit modularen linearen Turbinen können nach Kundenbedarf bei IMPEcon konzipiert und gebaut werden. Es kann das gesamte Leistungsspektrum üblich für Windkraftanlagen von 1kW bis 3 MW abgedeckt werden. Für die Montage auf Flachdächern können so  einzelne drehbare Module oder ein- bis zweistöckige Türme mit drehbaren WALT -Batterien platziert werden, während die großen Türme mit 10, 20 oder 30 Plattformen mit Durchmessern von 12 m bis 37 m mehr für die Aufstellung im freien Gelände vorgesehen sind. Die dafür angemeldete Erfindung sichert die Rechte für die geschützte Herstellung derartiger Anlagen. Diese Erfindung ermöglicht eine hocheffiziente Energieerzeugung und dank der Anwendung von Standard WALT-Modulen sind die Herstellungs- und dadurch auch die Erwerb-Kosten deutlich unter denen der bisher bekannten Windräder gelegen.

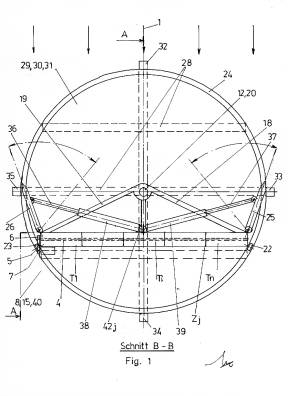

Die Turbinen Ti der Module im rechteckigen Gehäuse einer Zeile Zj des Turms haben die Antriebswellen 4 zusammengekoppelt und am Ende der Zeile eine Zahnriemenübertragung 5, 6, 7 die mechanische Energie an einem oder drei Elektrogeneratoren 8 übergibt.


























Für Lieferung ins nationale Netz steht dann die phasenbezogene Summe aller Spannungen zur Verfügung. Z.B. Spannung: 6 kV  3~  oder auf Wunsch andere Werte. Starre Balken 16, 17 und Querstreben 18, 19 befestigen die Turbinenzeile gelagert an eine zentrale Achse 12. Dabei sind Rollen 22, 23  vorgesehen, die in einer Führungsschiene 24, Teil der jeweiligen Plattform 31, sich bewegen können. An den äußeren Rändern der Turbinenzeile Zj sind die seitlichen Umlenkern 25, 26 drehbar angebracht, welche von teleskopischen Schiebern 36, 37 betätigt werden und zwar als Öffner oder  Schließer, die den Windzugang zu den  Turbinen Ti nach Bedarf regeln; im Sturmfalle kann die Schließung erfolgen, um die Turbinen vor Überlastung zu schützen. Die Plattformen sind doppelbödig gestaltet, um die  größtmögliche Stabilität zu garantieren und sind durch die Holme 32, 33, 34, 35 miteinander verbunden, welche im Boden verankert sind. Beim Durchlauf durch die Anlage erfolgt eine Abkühlung der Luft, die im Bereich von 20 – 50 Milligrad liegt; dabei ist die abgekühlte Luftmenge enorm (Millionen von Kubikmetern täglich) und der Effekt kummuliert sich. Für Anfragen wird empfohlen den Link anfragen zu benutzen. Darin sind wichtige Dimensionierungsparameter enthalten, die uns ermöglichen Ihnen ein maßgeschneidertes Angebot zu unterbreiten.

Weil diese Art von Windkraftanlagen mit WALT-Modulen eine absolute Weltneuheit darstellt, sind noch keine daraufbezogene gesetzliche Vorschriften vorhanden, die von Seiten des Gesetztgebers die Anwendung und die Höhe der staatlichen Förderung regeln. Insbesondere für den Beitrag zur Absenkung der Lufttemperatur auf der Erde, ist über kurz oder lang mit weiteren Boni zu rechnen.

Als Betreiber solcher Anlagen haben Sie finanzielle - Amortisierung in 5-7 Jahren -, Betriebs- (30-50 % mehr Strom als herkömmliche Windräder) und Umwelt-Vorteile -- Klimaabkühlung -.
