Kombinierte Windkraftanlage mit Solar-Modulen

Stromerzeugung basierend sowohl auf Windkraft als auch auf Solar-Energie

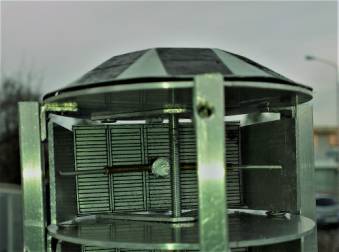

Eine kombinierte Windkraft-anlage mit Solar-Modulen besteht aus mindestens einem WALT -Modul drehbar montiert auf einer runden Plattform mit Boden und Dach, wobei auf dem Dach und Böden Solar-Module vorgesehen ist. Durch die Kombination von Solar-Modulen und Windkraftanlage kann die Energieverorgung rund um die Uhr (mit Akku) gesichert werden. WALT = Wind Angetriebene Lineare Turbine

kombi_WALT_SOLAR_1_1_1

Die Kombination Windkraftanlage mit Solar-Modulen ist als Turm mit nur einer Plattform zu sehen. Für die Montage auf Flachdächern können so einzelne drehbare Module oder ein- bis zweistöckige Türme mit drehbaren WALT-Batterien platziert werden, während die großen Türme mit 10, 20 oder 30 Plattformen mit Durchmessern von 12 m bis 37 m mehr für die Aufstellung im freien Gelände vorgesehen sind. Die kleinste Pattform für 1 Modul WALT2200 hat einen Durchmesser von ca. 4 m. Das WALT–Modul kann für 1 kW, 2,2 kW oder 5 kW dimensioniert sein. Durch die Effizienz erhöhende Wirkung der Seitenklappen sind die o.a. Leistungen um bis zu 30 % zu vergrößern (also auf 1,3 kW, 2,9 kW, 6,5 kW). Die Solar-Module erbringen eine Leistung von mehr als 1 kW für die kleinste Plattform, während bei einer mittleren Plattform für 3 WALT-Module 2,3 kW möglich sind. Für Anlagen bis 2,3 kW kann die Netzeinspeisung für 1 Phase erfolgen (230 VAC, 50 Hz), wärend für größere Leistungen Drehstrom eingespeist wird (3x400 VAC, 50 Hz). Eine Sensorüberwachung für Wind und gelieferte Leistung ist gekoppelt mit einer Steuerung und ermöglicht die Betätigung der seitlichen Klappen, die den Windzugang zu den Turbinen nach Bedarf regeln und auch im Sturmfalle den Windzugang stark drosseln, um die Turbinen vor Überlastung zu schützen. Die Stromproduktion läuft jedoch auch unter Sturmbedingungen mit maximalen Werten weiter. Der ganze Turmaufbau ist extrem stabil gebaut und in der Lage alle Umwelteinflüsse einschließlich Mehrwassertropfen, Schnee oder Regen unbeschadet zu überstehen. Dabei ist die Energieerzeugung zu keinem Zeitpunkt gefährdet. Durch die Anwendung von Standard Teilen für die Flügel der Turbinen und den internen Umlenkern sind diese Turm - Windkraftanlagen relativ preiswert herzustellen.

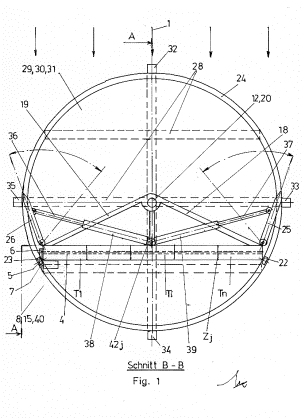

Die Turbinen T_i der WALT-Module im rechteckigen Gehäuse einer Zeile Z_i des Turms mit den Plattformen haben die Antriebswellen 4 zusammengekoppellt und am Ende der Zeile eine Kettenübertragung 5. 6. 7 übergibt die mechanische Energie an einem oder drei Elektrogeneratoren, je nachdem, ob eine oder drei Phasen des Wechselstromes benötigt werden. Starre Balken 16, 17 und Querstreben 18, 19 befestigen die Turbinenzeile gelagert an eine zentrale Achse 12. Dabei sind Rollen 22, 23 vorgesehen, die auf der Rollfläche 24, Teil der jeweiligen Plattform 31, sich bewegen können. An den äußeren Rändern der Turbinenzeile Zi sind die seitlichen Umlenker 25, 26 befestigt; sie werden von Elektroschiebern betätigt.

p_56_1

Mit dem Erwerb von Windkraftanlagen mit WALT-Modulen, leisten Sie einen besonderen Beitrag zur Klimaregulierung, denn diese Art der Energieerzeugung führt aufgrund des angewendeten Funktionsprinzips der Turbinen (wie z.B. für Flugzeuge) dazu, dass die durchlaufenden Luftmassen, abgekühlt werden. Auch wenn diese Abkühlung im Bereich von 20 – 50 Milligrad liegt, ist die abgekühlte Luftmenge enorm (Millionen von Kubikmetern täglich) und der Effekt kummuliert sich.

Für Anfragen wird empfohlen den Link anfragen zu benutzen. Darin sind wichtige Dimensionierungsparameter enthalten, die uns ermöglichen Ihnen ein maßgeschneidertes Angebot zu unterbreiten. Für die Deckung des Eigenbedarfs an Strom können Sie mit etwa 30 Cent pro produzierte kWh rechnen, während für die Energieeinspeisung des übrigen Stroms ins nationale Netz lediglich etwa 9 Cent pro kWh anfallen. Für die Kleinwindanlagen mit nur einer Plattform ist eine nachträgliche Aufstockung mit weiteren Plattformen jederzeit möglich, wobei die erzielte Leistung mit der Anzahl der neuen Plattformen einfach multipliziert wird.

Weil diese Art von Windkraftanlagen mit WALT-Modulen eine absolute Weltneuheit darstellt, sind noch keine daraufbezogene gesetzliche Vorschriften vorhanden, die von Seiten des Gesetztgebers die Anwendung und die Höhe der staatlichen Förderung regeln. Insbesondere für den Beitrag zur Absenkung der Lufttemperatur auf der Erde, ist über kurz oder lang mit weiteren Boni zu rechnen.

Als Betreiber solcher Anlagen haben Sie finanzielle - Amortisierung in 5-7 Jahren -, Betriebs- (30-50 % mehr Strom als herkömmliche Windräder) und Umwelt-Vorteile -- Klimaabkühlung -.
